CATIA V4                                                  Advanced Solid EX04

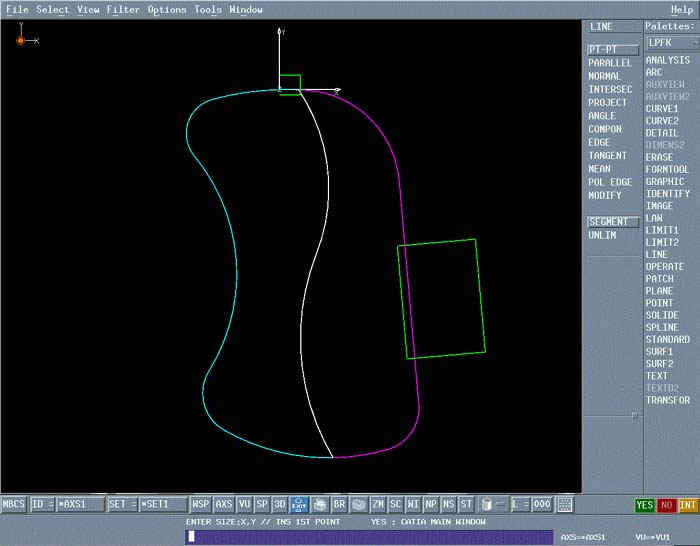

도면의 치수대로 위의 Profile을 생성한다.(자세히 확인하면 모든 치수가 나와있음!)
녹색의 Profile은 Body생성 후 Fillet작업을 할 부분이므로 실제 치수보다 충분히 길게 생성한다.
주의 : Part를 두 부분으로 나누어 작업을 할 것이다. 그러므로 Body Profile를 두부분으로 생성함.
