1. 작업창을 Part Design으로 이동한다.
Start -> Mechanical Design -> Part Design

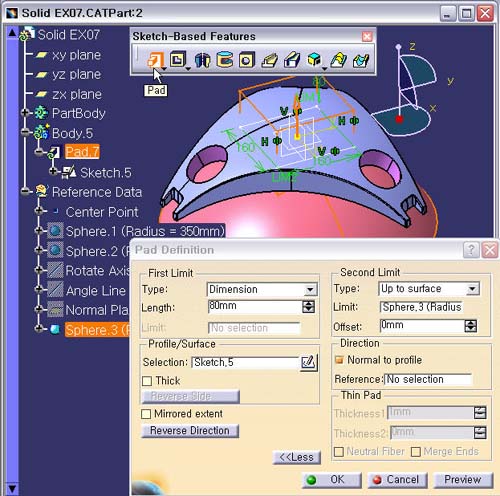

2. Pad.2
작업하기
Profile/Surface
Selection : Sketch.5
First Limit Type
-> Dimension
Length : 80mm
More 버튼을 클릭한다.
Second Limit Type
: Up to Surface
Limit : Sphere.3 (Radius = 300mm)
Offset : 0mm
2. Preview 버튼을 확인 후, OK 버튼을 클릭한다.
